HSP-350-SP型
センタープレスシール製袋機
ハードディスクでデータ管理・セット変更が容易になりました。
[ [ [
特徴 |
諸機能 |
仕様 |
フローチャート＆外形図(PDF形式)
] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
特 徴
２基のサーボモーターによるフィルム引出駆動方式と、
シール台の上下駆動に独立したＡＣサーボモーターを採用。
シール時間の設定が任意にでき、またシール時間と温度を一定に保ちながら
作業を行うことができます。初期運転条件設定時のロス時間と
製品のロス率が極めて少なくなり、パソコン搭載で、
運転状況のデータがプリントアウトされ
ファイリングできます。
一般袋から茶袋、味噌袋までのフィルムに対して安定したシール強度と
高速精度が実現されます。
使いやすさを追求した諸機能
- シール機構にシール時間の任意設定、固定機能を追加
- 調整不要の超音波センサー式EPC装置
- EPCヘッドの遠隔操作機能（テーブル部、フォーミング部）
- 見やすく、使いやすい、タッチパネル式モニター画面
- カット制御用マークセンサーのオートチューニング機能
- 機械停止時のシール部リフトアップ機能
- テーブルコンベヤーの標準装備（高さ調整機能付き）
- 原紙終了時の警報、自動停止。ヤードメーター機能（総送り長）
標 準 仕 様
| 製袋速度 |
40〜200ショット/分 ※ 製袋速度は基材の種類、 カット寸法により制約される場合があります。 |
|---|---|
| 原反サイズ | 幅 120mm〜800mm 径 600mm |
| 製袋サイズ | 幅 50mm〜350mm 長さ 50mm〜400mm |
| ガゼット折り込み量 | 80mm（原反幅800mm以内にて) |
| 機械重量 | 約6500kg |
| 原反掛 | 一段掛け |
|---|---|
| 原反シャフト | コーン締め込み式 1本 |
 |
フィルム継ぎ用ロール |
| 原反ブレーキ装置 | ニレコ製テンションコントロール装置 |
|
ガゼット装置 |
|
ニレコ製EPC装置(超音波センサー) (遠隔操作付き) |
| プレート長 | 2000mmL |
|---|---|
| センターシール | 1段目520mm、2段目420mm |
| 縦水冷 | 420mm 幅30mm |
| ガゼット装置 | プレート450mm/430mm |
| サイドシール | 520mm |
| サイド水冷 | 420mm |
| 底シール | 3段打ち 微調整2カ所 上下 |
| 底水冷 | 1段打ち |
| 操作画面 | タッチパネル方式 |
| テーブルコンベヤー | 上下可動式(フレーム固定式) |
| 温調器 | 12個 上下限警報付き |
| 警報 | 起動排出、原反切れ、原反径終了、原反継目 |
| 標準付属品 | 予備刃物(下刃 超硬刃) 1組 |
| 熱電対 | 貼り付け式 |
| オプション |

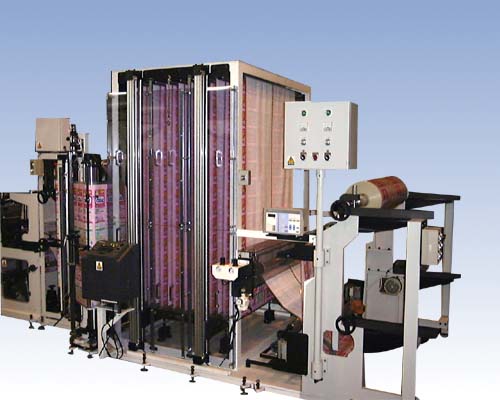

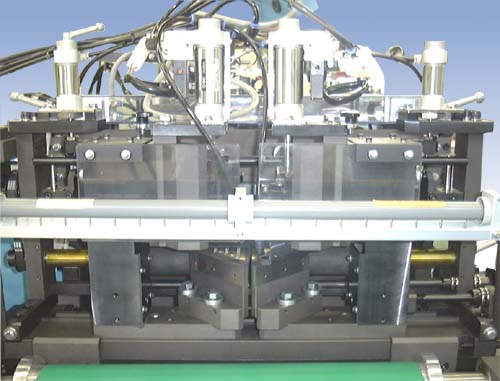

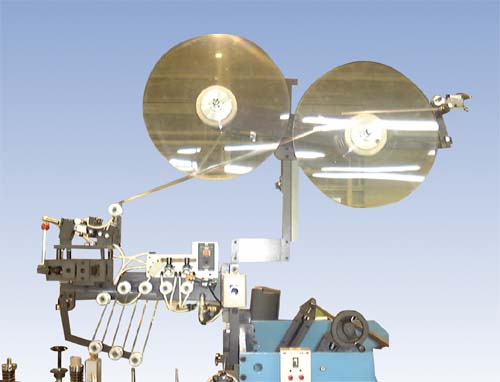

原反掛け2段掛け装置 パウダースプレー装置(粉振り装置) アキュームレーター装置 テープ挿入装置(半自動繋ぎ付き) スキップドライブ装置(倍送り装置) パンチ装置 パンチカス集塵装置 ハの字カット装置 |
| 電力 |
AC200V三相モーター負荷13.8kW AC200Vヒーター負荷18kW（コンプレッサー含まず |
|---|---|
| 冷却水 | 10〜15リットル/分 |
※ 本機はマイコン等の電子機器を搭載しています。
※ 改良のため、上記の数値及び外観は予告無く 変更させていただくことがあります。
