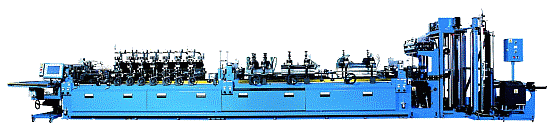

HSE-600-SPG型
ジッパー付三方シール製袋機
ジッパー付三方袋の厚いフィルムもラクラク製袋。
[ [ [
特徴 |
諸機能 |
仕様 |
フローチャート＆外形図(PDF形式)
] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
特 徴
フィルム送り機構及びシール機構にコンピューター制御
サーボモーターを使用しているので、個々の製品にあわせた
最適条件で安定した製袋が行えます。
シール時間を一定にしたままで作業を行うこともできます。
使いやすさを追求した諸機能
- シール機構にシール時間の任意設定、固定機能を採用
- 見やすく、使いやすい、タッチパネル式モニター画面
- カット制御用マークセンサーのオートチューニング機能
- 機械停止時のシール部リフトアップ機能
- テーブルコンベヤーの標準装備（高さ調整機能付）
- 原紙終了時の警報、自動停止。ヤードメーター機能（総送り長）
標 準 仕 様
| 製袋速度 |
ジッパー三方袋:30〜120ショット/分 三方袋:30〜160ショット/分 ※ 製袋速度は基材の種類、 カット寸法により制約される場合があります |
||||
|---|---|---|---|---|---|
| 原反サイズ | 幅 400mm〜1250mm 径 800mm | ||||
| 製袋サイズ |
|
||||
| 機械重量 | 約10000kg |
| 原反掛 | 水平一段掛け 原反くずれ防止付き |
|---|---|
| 原反シャフト | 3インチエアーシャフト 1本 |
 |
フィルム継ぎ用ロール |
| 原反ブレーキ装置 | 数値入力による自動制御 |
| LPC装置 | 三橋製LPC装置(微調整式) |
|
ジッパーテープリール巻用スタンド別置き式(繰出無し) 2台 |
| ジッパーシール部 | ヒーター520mm、水冷250mm |
|---|---|
| 縦シール |
620mm 4本 ヒーター幅(80/50/50/80) |
| 縦水冷 |
520mm 4本 水冷幅(70/30/70/70) ※センター水冷のみはめ込み式 |
| 中間部レザー装置 | レザーホルダー1個 耳ガイド付き |
| サイドシール | 5段打ち(ポイントシール3段打ち) |
| サイド水冷 | 2段打ち(はめ込み式) |
| 刃物部レザー装置 | レザーホルダー4個 耳ガイド付き |
| 操作画面 | タッチパネル方式 |
| テーブルコンベヤー | 上下可動式 |
| 温調器 | 20個 上下限警報付き |
| 警報 | 起動排出、原反切れ、原反径終了、原反継目、ジッパー継目 |
| 標準付属品 | 予備刃物(下刃 超硬刃) 1組 |
| 熱電対 | 貼り付け式 |
| オプション |
原反掛け2段掛け装置 2枚合わせ装置 原反昇降装置 ニレコ製テンションコントロール装置 アキュームレーター装置 超音波ポイントシール装置 水冷式ジッパーガイドプレート スキップドライブ装置(倍送り装置) パウダースプレー装置(粉振り装置) インライン式コーナーカット装置 パンチ装置 パンチカス集塵装置 ツインカッター装置 カッターコントロール装置 |
| 電力 | AC200V三相モーター負荷16kW AC200Vヒーター負荷41kW |
|---|---|
| 冷却水 | 10〜15リットル/分 |
※ OS（オペレーティングシステム）はWindowsXPを使用しています。
※ 改良のため、上記の数値及び外観は予定なく変更させて頂く事があります。
