HSK-350-SP型
2サーボセンターシール製袋機
カンタン操作でオペレーターに優しく頼れる一台。
[ [ [
特徴 |
諸機能 |
仕様 |
フローチャート＆外形図(PDF形式)
] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
特 徴
ラミネート加工フィルムの軽包装用の製袋機です。
ボトムシール機構にサーボモーターを採用して、
ショット数に関係なくシール時間を一定にすることができます。
セット換え時の手間とロスが省けると共に、個々のフィルムに
合わせた最適条件で安定した製袋が行えます。
使いやすさを追求した諸機能
- ボトムシール機構にシール時間の任意設定、固定機能を追加
- 調整不要の超音波センサー式EPC装置
- EPCヘッドの遠隔操作機能（テーブル部、フォーミング部）
- 見やすく、使いやすい、タッチパネル式モニター画面
- カット制御用マークセンサーのオートチューニング機能
- 機械停止時のシール部リフトアップ機能
- テーブルコンベヤーの標準装備（高さ調整機能付き）
- 原紙終了時の警報、自動停止。ヤードメーター機能（総送り長）
標 準 仕 様
| 製袋速度 |
60〜250ショット/分 フィルム走行速度 50m/分 ※ 製袋速度は基材の種類、 カット寸法により制約される場合があります。 |
|---|---|
| 原反サイズ | 幅 120mm〜800mm 径 600mm |
| 製袋サイズ | 幅 50mm〜350mm 長さ 50mm〜400mm |
| ガゼット折込量 | 80mm（原紙幅800mm以内にて） |
| 機械重量 | 約4500kg |
| 原反掛 | 一段掛け |
|---|---|
| 原反シャフト | コーン締め込み式 1本 |
| 原反ブレーキ装置 | ニレコ製テンションコントロール装置 |
 |
ガゼット装置 |
| プレート長 | 1000mmL |
|---|---|
| センターシール | 320mm |
|
ローレット装置 |
|
ブロアー式冷却 |
| ゴムロール | 繰出ゴムロール(ダブル) |
| 段差部 | 連続段差(塩ビ・エアー抜き付き) |
| サイドシール | 420mm(センター冷却) |
| 底シール | 2段打ち |
| 底水冷 | 1段打ち |
| テーブルコンベヤー | 上下可動式(フレーム固定式) |
| 温調器 | 8個 上下限警報付き |
| 警報 | 起動排出、原反切れ、原反径終了、原反継目 |
| 標準付属品 | 予備刃物(下刃 超硬刃) 1組 |
| 熱電対 | 貼り付け式 |
| オプション |

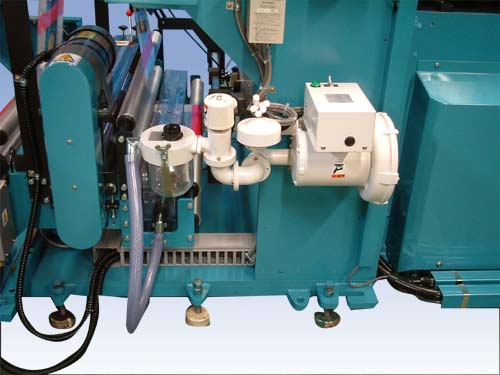

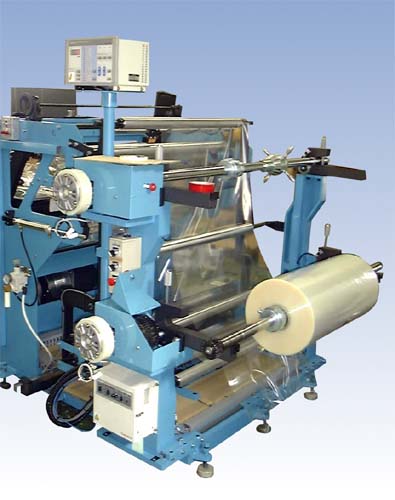

原反掛け2段掛け装置 パウダースプレー装置(粉振り装置) スキップドライブ装置(倍送り装置) パンチ装置 パンチカス集塵装置 |
| 電力 |
AC200V三相モーター負荷6kW AC200Vヒーター負荷14kW（コンプレッサー含まず） |
|---|---|
| 冷却水 | 3〜5リットル/分 |
※ 改良のため、上記の数値及び外観は予定なく変更させて頂く事があります。
